Seit etwas mehr als 4 Jahren befasse ich mich nebenbei mit dem Thema “3D Druck” und habe in der Zwischenzeit nicht nur viel über die verschiedenen Materialien gelernt sondern auch einen neuen Drucker, der nicht nur deutlich schneller, sondern auch ganz andere Materialien drucken kann.
Im Juni 2020 (Link zum Artikel) habe ich mein erstes funktionales Ersatzteil erstellt und auf Thingiverse veröffentlicht: Den “Knopf”, der den Deckel für den Klarspüler unserer Geschirrspülmaschine (eine AEG Favorit) verschließt.
4 Jahre später bedeutet in diesem Fall auch, dass das ursprünglich an das Original angelehnte 3D Modell mittlerweile in der sechsten Iteration vorliegt.
Im Laufe der Zeit habe ich von der ersten Version sicher ein Dutzend weitere Exemplare gedruckt, weil sich das PETG in der Spülmaschine verzogen hatte und die Klarspüler-Klappe so nicht mehr sicher verschlossen war.
Als der neue Drucker (ein Voron 2.4) bei mir einzog, erzeugte ich von dem Modell eine neue Version und druckte sie in ASA. Das Material ist deutlich robuster und tendiert im Spülmaschineneinsatz nicht dazu, sich sonderlich schnell und stark zu verziehen. Das Ersatzteil hält also erheblich länger. Da aber auch ASA irgendwann aufgegeben hat, habe ich zahlreiche Optimierungen vorgenommen, um die Stabilität des Modells auch nach längeren Einsatzzeiten zu verbessern.
Den kleinen “Nupsi”, der den Deckel mit der Schale verbindet und selbigen letztlich fest verschlossen halten soll, habe ich in zahlreichen Versuchen vergrößert, verkleinert und neu positioniert, bis er den Deckel am Ende so verschließen konnte, dass selbiger gut hör- und spürbar einrastete. Da man den Knopf hierfür ein kleines Stück in die Verankerung ziehen muss, damit er auch in dieser Position verbleibt, habe ich anstelle des Original-Kopfes einen Ring platziert, so dass man ihn perfekt einrasten lassen kann.

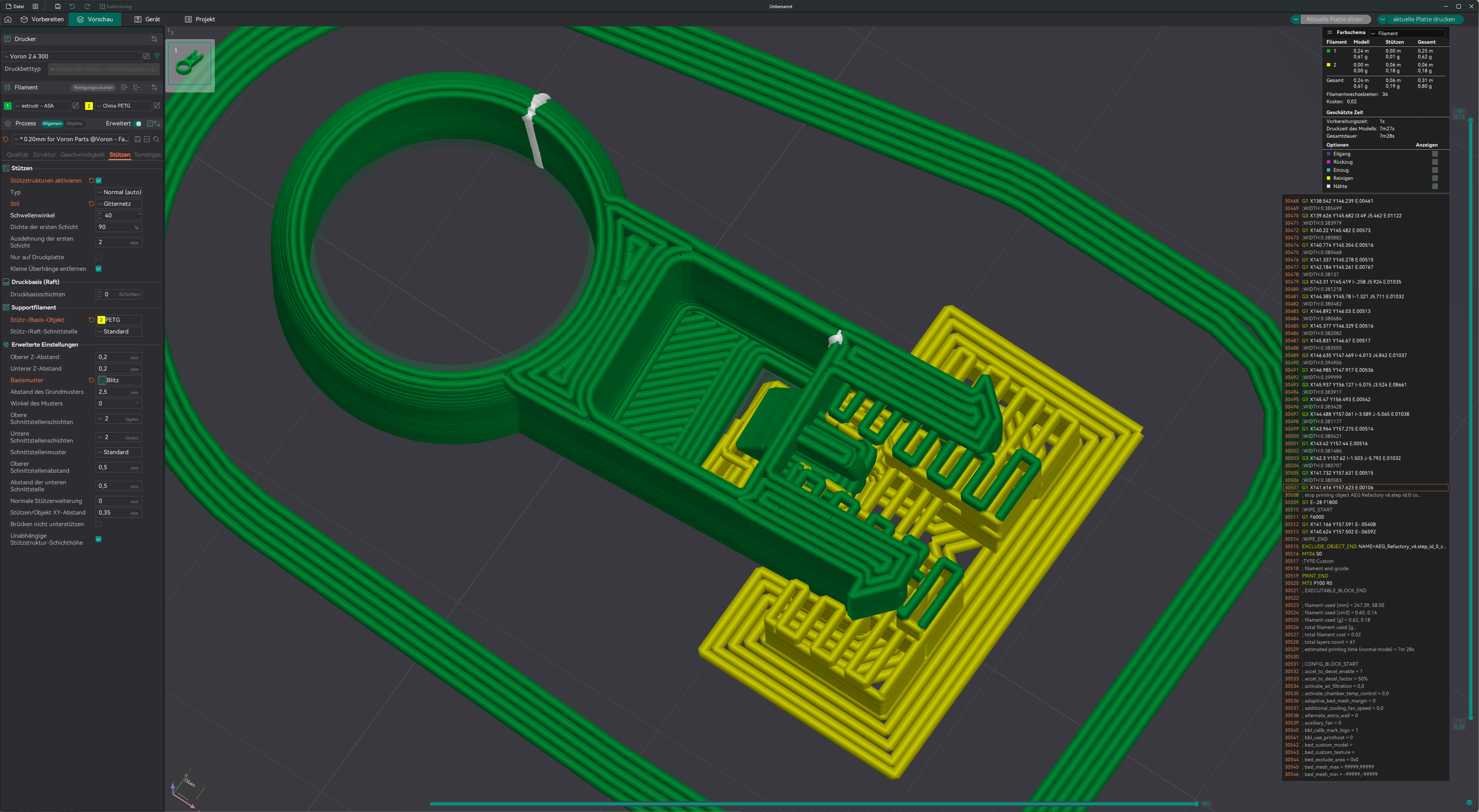

Allerdings gibt es noch eine “Baustelle”: Da mein Modell leider nach wie vor auf Support-Strukturen angewiesen ist, empfiehlt es sich zudem, den Support in PETG zu drucken. In ASA gedruckter Support neigt dazu, sich mit dem eigentlichen Objekt zu verbinden, so dass man sie nur schwer bis gar nicht vom Druckteil lösen kann. Leider fehlt mir aktuell die zündende Idee, wie ich die Supportstrukturen im Modell vollständig vermeiden kann. Wenn du eine Idee hast, oder dich am Originalmodell austoben möchtest, kontaktiere mich gerne über den Kommentarbereich: Ich würde mich freuen!
Dennoch verrichtet die aktuelle Version 6 meines Ersatzteils gute Dienste und hält den Deckel bombenfest und vor allem dicht!
Das 3D-Modell kannst du dir hier in einer ZIP-Datei herunterladen: enthalten ist die neue Version als Step- und STL-Datei. Alternativ habe ich die aktualisierte Version auch auf Thingiverse veröffentlicht.
